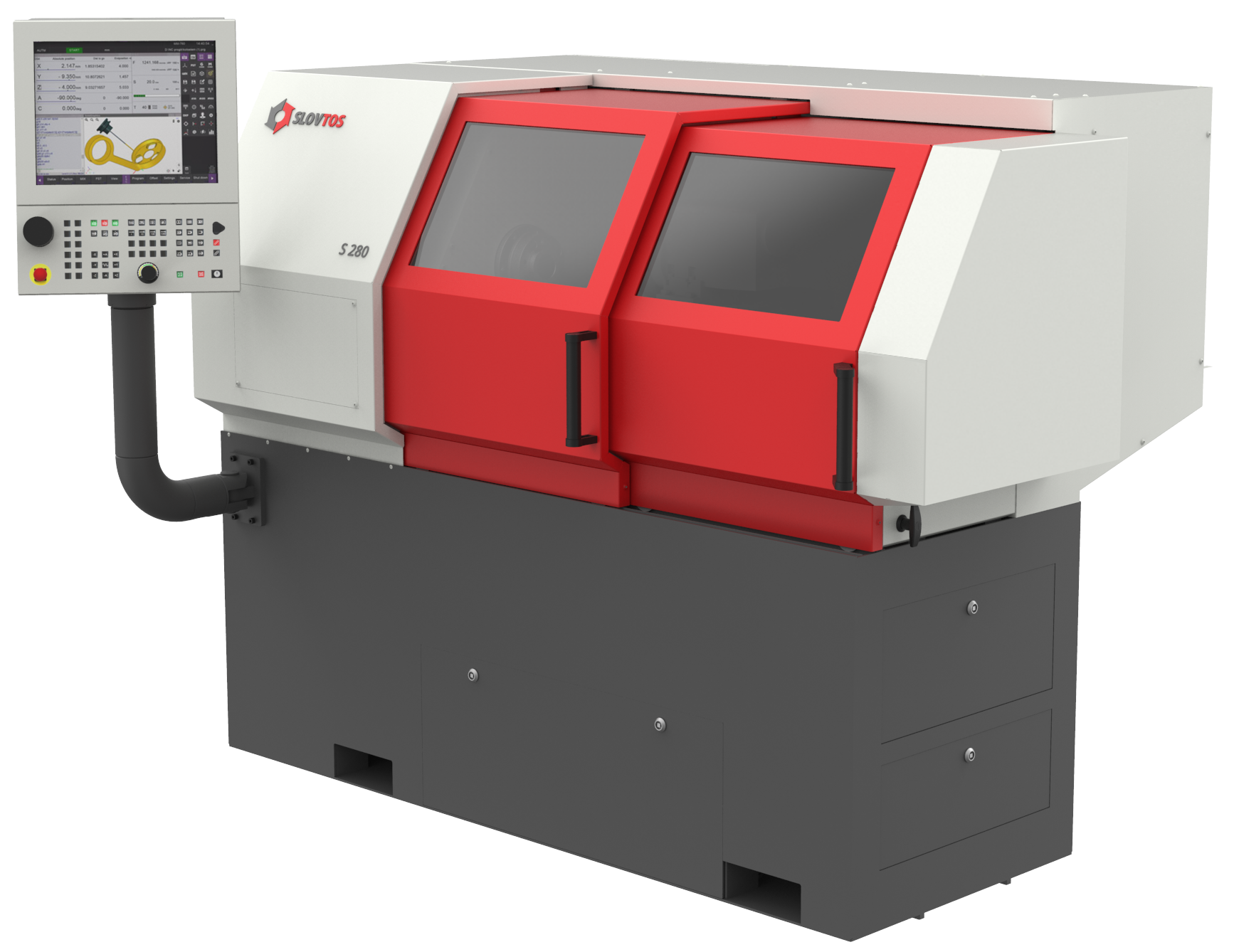

Univerzálny CNC hrotový sústruh S280
CNC sústruh určený na malo a strednosériovú výrobu súčiastok hriadeľového aj prírubového tvaru
- vysoká konštrukčná tuhosť
- všetky nosné dielce liatina (loža, suport, vreteník)
- laserom kalené vodiace plochy
- ručne nastaviteľný koník s mechanickou pinolou
- vreteník stroja tvorí samostatný celok, priskrutkovaný k loži
- vreteno uložené v samomazných ložiskách, vpredu s kosouhlým stykom a vzadu v dvojradovom valčekovom ložisku
- krútiaci moment z elektromotoru prenášaný remeňom priamo na vreteno
- konštantná rezná rýchlosť
- centrálne mazanie klzných plôch a matíc guľôčkových skrutiek
- 3 čeľusťové skľučovadlo
- osvetlenie pracovného priestoru
- nástrojová hlava MULTIFIX A / B
- chladenie nástrojov
- riadiaci systém: NCT304 (100% Fanuc kompatibilita), opcie Mikroprog S, Heidenhain TNC320, Sinumeric 828 Basic
- 8 miestna nástrojová hlava PRAGATTI
- 3-čelusťové automatické- pneumatické silové skľučovadlo TON-FOU
- pneumatický valec JATO
- pneumatická klieštinová hlava TON-FOU
- nožové držiaky VDI20
- čelný unášač s hrotmi
- klieštinová rýchloupínacia hlava
- stratégia hrubovania
- postupy vyhladzovania
- rezanie závitov
- vŕtania a opracovanie otvorov
- Knižnice nástrojov
- výber technológie
- odhrotovanie, skosenie
- profilovanie
| Obežný priemer nad ložou (mm) | 280 |
| Obežný priemer nad suportom (mm) | 140 |
| Maximálna dĺžka obrobku (mm) | 500 |
| Rozsah otáčok vretena (rpm) | 50-4000 |
| Presnosť polohovania (mm) | < 0,01 |
| Opakovaná presnosť polohovania (mm) | < 0,008 |
| Vreteno | ISO 702/III, veľkosť 5 |
| Vŕtanie vretena (mm) | 52 |
| Maximálny priemer tyče cez vreteno (mm) | 40 |
| Trvalý / maximálny výkon motora | 5,5 / 7,5 |
| Hmotnosť stroja (kg) | 1100 |
| Rozmery stroja (mm) | 1760 x 1700 x 1600 |
